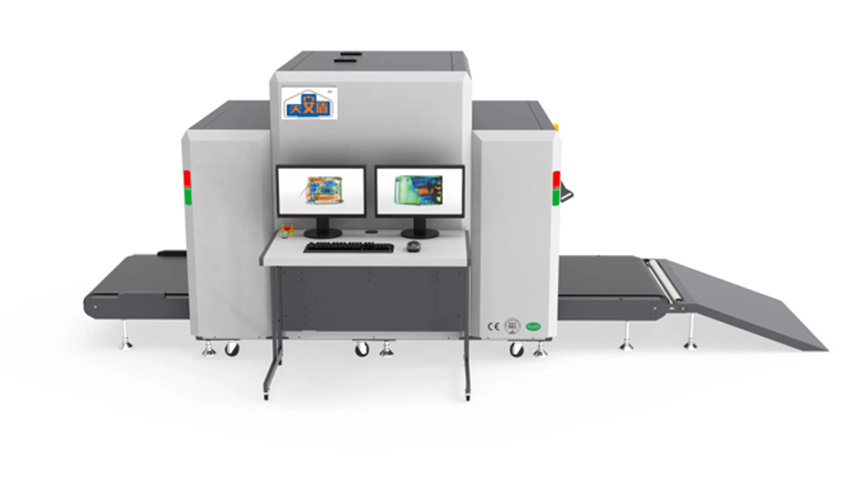

X射線安全檢查設備TAD10080

產品特點

高端采集系統設計：

采用進口探測系統方案、進口探測器，性能更穩定，更安全可靠；

全數字化設計：

數字光源，無刷電機，數字控制器，數字采集器，智能圖像處理系統，A

I

智能識別（可選）；

安全可靠性設計：

’

弓

’

字形光路設計降低輻射，全鉛防護近似0輻射泄漏；樹形電路設計，獨立靜電防護措施，防止串擾，延長器件壽命；卡包防護設計，光源聯動設計，皮帶跑偏設計，設備診斷設計，3

60

度警示燈設計，遠程管理（可選）等。

防水功能：

通道內特殊處理，旅客少量液體散落無影響；

節能環保：

機器可自動感應物體，有行李放上機器才啟動運行，無物體時靜止；

環保設計：

鉛簾外加保護膜，機殼內露鉛部分噴漆不裸露，防止客人接觸到鉛，避免鉛污染；

AI

智能識別（可選）：

基于原子序的疑似違禁品檢測，基于圖形的A

I

智能識別；

產品說明

高清采集系統：

產品采用1

6~24

bit位寬數字采集卡，進口探測器，良好抗干擾能力，故障率低。

數字/模擬光源：

進口光源工藝，鎢鉬陽極，油冷，1

.0mm

光斑，上升時延小于2

0ms

。

系統自檢測功能：

系統啟動或正常工作時，通過界面虛擬指示燈提示系統工作狀態，若設備發生故障時，能夠及時準確提示。內部運行過程可日志保存（可選）。

保存多種格式圖片：

用戶可以根據需要選擇保存圖片的格式，提供BMP、JPG、PNG、JPEG等多種圖片格式。

圖像文件管理系統：

為實現有限的存儲容量能夠存儲更多的數據和方便用戶查看保存的圖片數據而設計，該系統按日期保存圖片，具有圖片壓縮功能，自儲容量檢測功能，容量不足是，會自動刪除最早保存的舊圖片數據，確保不影響存儲新圖片，同時，系統提供在線圖片瀏覽功能，能夠快捷瀏覽保存的任意圖片。支持圖像按用戶名，日期查詢，刪除，導出等功能。

多用戶管理：

3

級用戶管理。

數據記錄：

自動保存用戶操作過程，支持過程查詢，統計。

T

IP

功能：

提供

TIP

插入和T

IP

訓練。

支持違禁品檢測（可選）：

支持高密度物質穿不透告警，支持基于原子序的疑似炸藥，毒品，麻醉藥品檢測。

節能環保：

支持超薄物檢測，支持有行李放上機器才啟動運行無物體時靜止功能。

多種圖像處理功能：

低穿，高穿，灰度顯示，發色顯示，增亮，減暗，局部增強，超級增強，有機，無機，滾動放大等。

聯網功能：

支持管局網，安防網（可選），遠程管理（可選）。

多語言環境：

支持英，日，俄，土耳其，法語，阿拉伯語，其他（定制）。

人包關聯（可選）：

支行李靠近設備觸發智能場景錄像，錄制文件和包裹關聯存儲。

高速安檢（可選）：

最高檢測速度2

.5

米/秒。

A

I

智能識別（可選）：

支持8

5

種違禁品類別甄別。

基本參數

通道尺寸

1000（寬）×800（高）mm

傳送帶速度

0.22m/s

傳送帶額定負荷

150kg（均勻分布）

分辨力

直徑0.102mm金屬線

空間分辨力

水平/垂直：直徑1.0mm

穿透分辨力

直徑0.160mm/34AWG

穿透力

38mm鋼板（可調）

單次泄露劑量

＜0.1μGy /h

累計泄漏劑量＜2.67μGy

射線束方向

底照式

管電流

0.3～1.0mA（可調）

管電壓

130～150KV（可調）

射線束發散角

80°

冷卻/工作周期

密封式油冷/100%

圖像處理系統

彩色圖像顯示 根據物質材質，偽彩色顯示

邊緣增強 物體輪廓邊緣更加清晰

超級圖像增強 圖像邊緣細節更加清晰

高穿透顯示 提高圖像中亮區的對比度，使易穿透區更清晰

低穿透顯示 提高圖像中暗區的對比度，使難穿透區更清晰

放大鏡 局部放大功能，動態實時100級放大

增亮/減暗 增加圖像的亮度/減暗圖像的亮度

圖像回拉/前拉 顯示前10幅圖像，并對圖像可進行任何圖像處理

圖像復原 一鍵圖像顯示恢復到最初狀態

圖像儲存 高速電子硬盤，默認支持500萬幅圖像存儲，連續工作保存

使用環境

工作溫度/濕度 0℃～45℃/20％～95％（不冷凝）

儲存溫度/濕度 -20℃～60℃/20％～95％（不冷凝）

工作電壓 220VAC（±10％）50±3HZ

功率損耗 0.8KW（最大值）

噪聲級 ＜55dB

檢測對象 包裹、郵件、小型箱包、手提箱、拎包等小型物件

適用場所 院校、銀行、稅務、法院、檢查院、看守所、旅游景點、體育館、 商場、酒店、交通軌道等有需求的場所

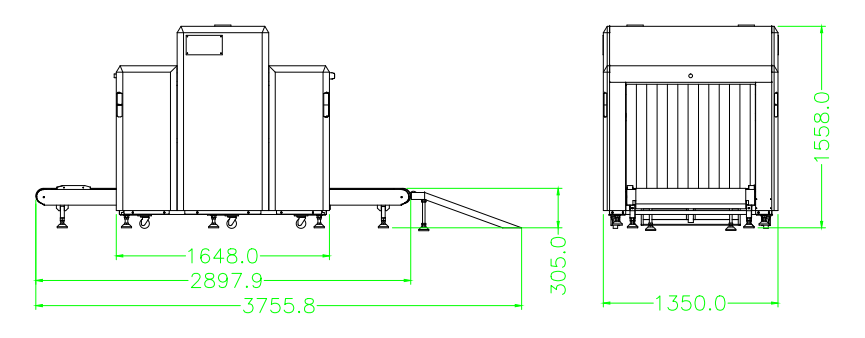

結構尺寸

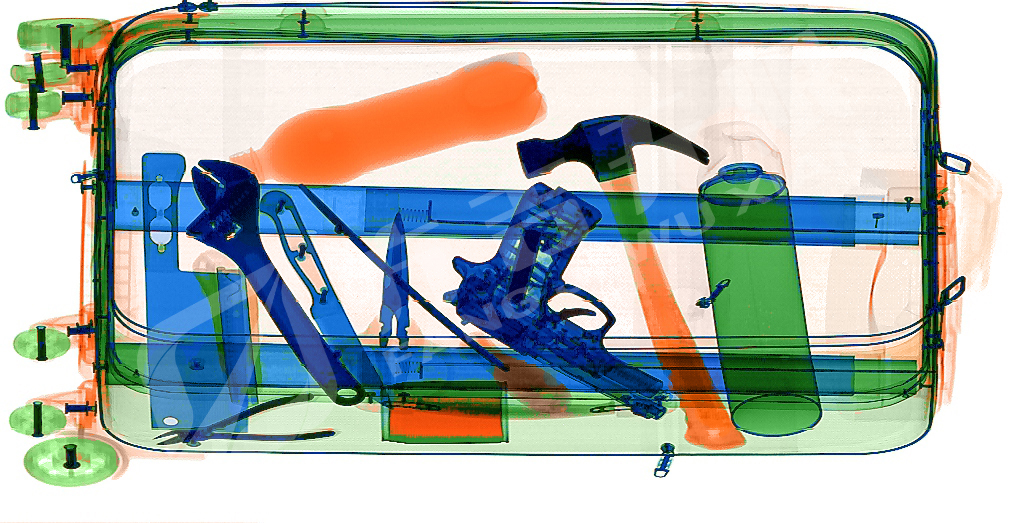

成像效果圖
